產品中心

產品路徑:產品總匯 - 變壓器系列 - R型變壓器系列

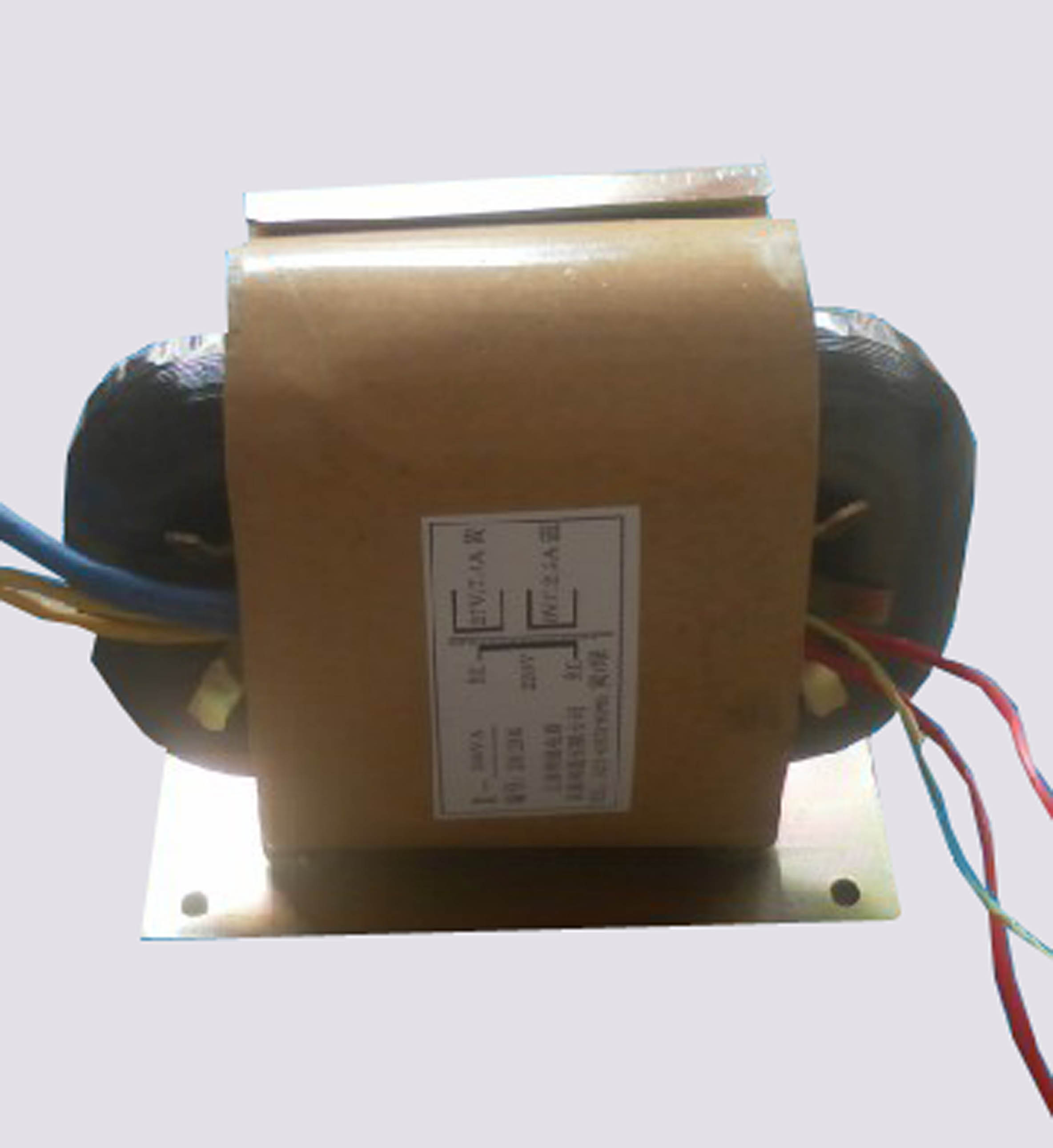

數控機床專用R型變壓器
返回
標準規格說明


 上海領越電器設備制造有限公司

                          R型變壓器參數






容量功率(VA)

R-NO

A (長)

B(寬)

C(高)

D

E

F

G

重量(KG

6

R-5

59

50

27

35

45

35

Φ4

0.2

8--10

R-8

69

60

35

38

53

44

Φ4

0.3

15

R-10

75

63

37

42

55

45

Φ4

0.4

20--28

R-20

80

70

39

44

70

55

Φ4

0.5

25--35

R-25

82

72

42

45

70

55

Φ4

0.6

30--45

R-30

95

76

42

56

70

60

Φ5

0.7

45--60

R-35

97

79

46

57

70

60

Φ5

0.9

35--55

R-40

97

81

44

54

70

60

Φ5

0.9

50--65

R-50

98

88

48

54

75

65

Φ5

1

90

R-65

105

90

51

58

90

60

Φ5

1.2

70--100

R-80

122

91

52

75

90

70

Φ5

1.4

90--130

R-100

124

103

55

72

100

80

Φ5

1.7

150--200

R-160

136

112

63

82

100

85

Φ5

2.6

200--300

R-260

149

119

66

90

130

95

Φ5

3.1

280--380

R-320

159

130

70

97

135

95

Φ6

3.8

380--620

R-600

177

143

85

103

145

115

Φ6

6.5

950

R-800

194

171

95

108

145

115

Φ6

8.2

650-1200

R-1000

214

172

100

127

180

140

Φ10

10.5

1200-1500

R-1500

228

190

95

126

190

152

Φ16*14

13

1500-2000

R-2000

236

190

100

126

190

152

Φ6*14

15.2

注:
1.
以上外型尺寸和重量只作參考用,它們可因VA數值、引線種類和電路數目而更改。安裝尺寸可根據客戶要求制作。
2.
更大功率要求請電話聯系銷售部。

 R型變壓器產品特點

采用取向性高磁導率硅鋼帶制成的,無切割環形截面的R鐵芯是變壓器的一個革命性突破。R變壓器具有體積小,重量輕和漏磁小等特點,與E-I型、C型和環形變壓器相比有著更高的性能和可靠性。

體積小,重量輕
         R
變壓器具有無切割卷繞鐵芯,使用高品質的材料,因而體積小,重量輕,使用這種變壓器,你就可以將產品重新設計成更新穎的形狀,并且降低成本。
高效率

由于鐵芯無切割,損失就很小,使用高品質的材料和緊湊結構,把鐵芯與繞組之間的距離降到最小,這樣,R變壓器的效率通?蛇_90%以上。

漏磁小
R
變壓器的鐵芯沒有磁隙而且繞線極勻衡,因而漏磁非常小,這樣,就無需采取任何防范措施來防止影響漏磁。

產熱量小,無噪音

由于R變壓器是用高品質低損耗的材料制成,具有均勻圓形截面和連續的繞線,電阻損耗和產熱都非常低,且由于沒有切割,磁致伸縮應力就很易被吸收,因而保證了實際應用無噪音。

勵磁電流小
    R
變壓器設計合理,因而具有鐵損低,產熱少,勵磁電流小和能耗省的特點。

符合安全標準

由于它的獨特設計,將初級與次級的骨架分開,絕緣性能優良,由阻燃材料制成的互相分離的骨架可以滿足相關安全標準,還可以接受附件例如溫度保險絲和電子一靜電屏蔽。
