產品路徑:產品總匯 - 變壓器系列 - JMB行燈照明變壓器系列

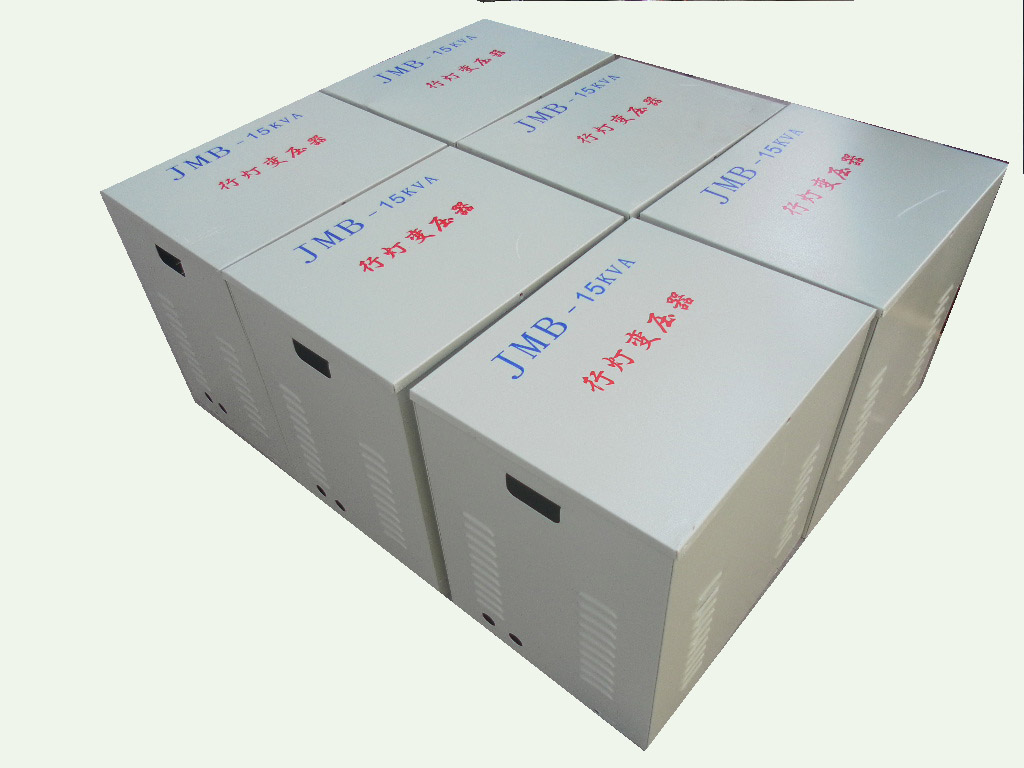

行燈變壓器
返回
標準規格說明


照明行燈變壓器

JMBBJZ、DG、BZ(DM)型系列照明變壓器適用于交流50Hz,電壓500V及以下的電路中,作為機床及其他設備的局部照明燈電源。
    JMB
、BJZDG、系列變壓器是由BK系列變壓器和防護外殼構成,外殼兩側有供輸入電源和負載接線用的接線柱,并有供接地用的接地螺釘;BZ型照明變壓器是由BK-50、BK-100控制變壓器、LS3-2型主令開關及保護外殼組成,在主令開關上裝有熔斷器,用以保護照明回路,電源從裝有主令開關一端的防塵薄膜處引入,通過主令開關來接通和分?jǐn)嗾彰鳠簟?/span>


 型號及含義

 外形及安裝尺寸

JMB(BJZDG)系列產品的外形及安裝尺寸見下表、圖8

型號

初級電壓(V)

次級電壓(V)

外形尺寸

B

D

E

JMB(BJZ/DG)25VA

220/380或根據用戶需求而定

63/12/24/36/110/127/220/380或根據用戶需求而定

145

160

120

JMB(BJZ/DG)50VA

145

165

120

JMB(BJZ/DG)100VA

145

165

120

JMB(BJZ/DG)150VA

165

155

130

JMB(BJZ/DG)200VA

165

155

130

JMB(BJZ/DG)250VA

175

200

150

JMB(BJZ/DG)300VA

175

200

150

JMB(BJZ/DG)400VA

205

230

170

JMB(BJZ/DG)500VA

205

230

170

JMB(BJZ/DG)700VA

220

285

180

JMB(BJZ/DG)1000VA

220

285

180

JMB(BJZ/DG)1500VA

260

320

220

JMB(BJZ/DG)2000VA

260

320

220

JMB(BJZ/DG)3000VA

260

360

240

JMB(BJZ/DG)5000VA

365

350

240

BZ型產品的外形及安裝尺寸

型號

額定容量(VA)

次級電壓(V)

初級電壓(V)

外形尺寸

安裝孔

(B×D×E)

BZ-50H

50

380220

12/24/36

118×212×92

Φ6.5

BZ-100H

100

118×212×104

Φ6.5
