產品中心

產品路徑：產品總匯 - 變壓器系列 - SBK/SG三相隔離變壓器系列


數控機床專用變壓器
返回
標準規格說明

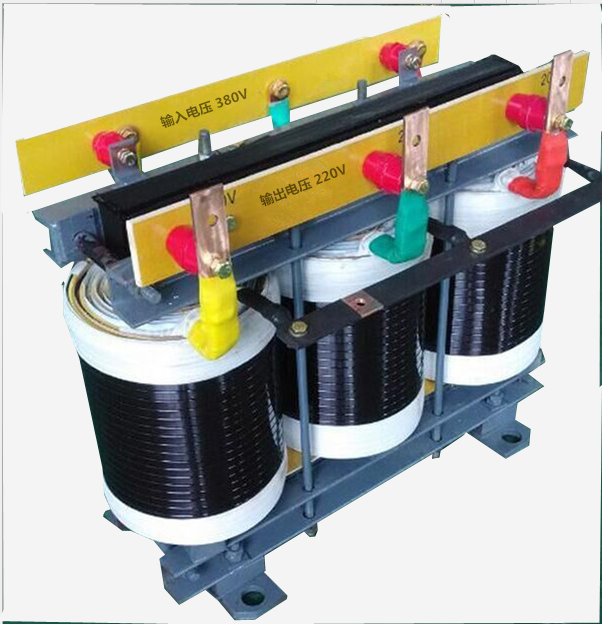

產品概述（低損耗型SBK三相變壓器(H級180℃絕緣等級)

  變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用良好的制作工藝，有高質量繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

技術參數



容量

單相：0.1KVA-500KVA 三相：1KVA-3000KVA

輸入電壓

根據用戶需求訂制各種電壓（3000V以下電壓）如：220V/270V/380/415V

輸出電壓

根據用戶需求訂制各種電壓（3000V以下電壓）如：24V/36V/200V/220V/

380V/660V

輸出電壓準確性

±1%

電壓變動率

≤1.5%

輸出波形失真度

無波形失真

絕緣等級

F級、H級、HC級可供選擇（常規為F級）

工作效率

≥98%

適用頻率

50/60Hz

聯接方式

Y/Y，Y/△，△/Y，△/△任益組合

過載能力

允許超過1.2倍額定負載工作4小時（可長期滿載）

噪聲

≤35dB

溫升

≤60℃

絕緣電阻

≥150MΩ

抗電強度

2500VAC/1min

冷卻方式

干式風冷

工作環境

溫度：-20～+45℃濕度：≤90%

工作場所

海拔高度：≤5000m，無腐蝕性氣體及導電粉塵

執行標準

產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準


材料說明：

一、鐵芯

采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到理想狀態。（常規材料為全新優質硅鋼片）。

二、線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。

三、絕緣材料

采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

四、接線端子排

 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

五、夾件

主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽

極處理（黑色）等環保電鍍可供選擇。


產品優勢


1、科學合理的設計，將電壓變動率控制在1~1.5%以內。

2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。

3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。

4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。

5、高效率設計，真正達95%以上。

6、外觀設計美觀、新穎，功率密度大，體積小，空間使用率高。

7、產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、

溫控報警系統、轉向輪等。
