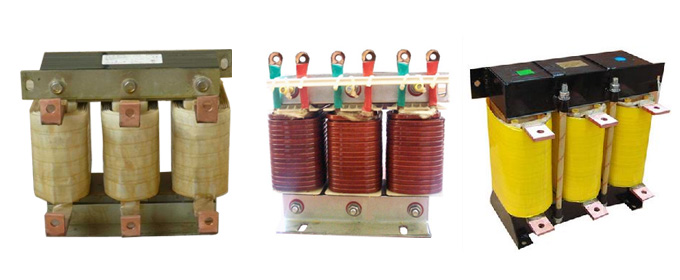

電抗器
返回
標準規格說明

1.概述
      隨著我國電氣傳動工業的飛速發展，變速傳動和高低壓輸電配電系統配套的電抗器已大量生產并運用于電力、冶金、機械、鋼鐵、紡織、造紙、石化等各行各業。我公司生產如下規格的電抗器：進線電抗器、并聯電抗器、平波電抗器、濾波電抗器、啟動電抗器等各種類型電抗器。

2．產品名稱及功能

      進線電抗器：亦稱換相電抗器，用于電網進線中，通過的是交流電流，它的作用是限制變流器換相時電網側的壓降和晶閘管的電流上升率di/dt和電壓上升率du/dt，以及并聯變流器組的解耦。
      并聯電抗器：里面通過的交流，它的作用是補償系統的容抗。通常與晶閘管串聯，可連續調節電抗電流。 串聯電抗器：里面通過的是交流，它的作用是與補償電容器串聯，對穩態性諧波（5、7、11、13次）構成串聯諧振。通常有5~6%電抗器，屬于高感值電抗器。
      調諧電抗器：里面通過的是交流電，它的作用是與電容器串聯，對規定的n 次諧波分量構成串聯諧振，從而吸收該諧波分量，通常n=5、7、11、13、19

3．產品型號說明

1：類，BL—并聯濾波  CL—串聯濾波  T—調諧  X—限流  P—平波  H—進線
2：K，電抗器
3：相，S—三相  D—單相
4：設計序號，1—≤180Hz  2—≤420Hz  3—≤780Hz
5：最高運行交流電壓，單位kV
6：額定電流，A
7：額定電感量：mH

4.訂貨說明
產品型號
額定壓降V（相）
額定電流A（相）
額定工作電壓V（指網線電壓）
額定電感量mH（相）
絕緣等級
其它特殊要求在技術協議中再行規定
